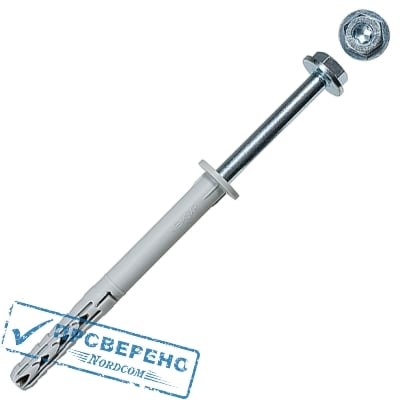

Дюбель-шуруп фасадный SXR 10х100 FUS

В бетоне и плотной кладке рекомендуется применять ударное сверление. При сверлении в полостной кладке, в мягкой сплошной кладке и в стенных плитах лучше использовать сверление без удара. При этом быстро сверлит сверло с твердосплавным резцом, заточенным так же, как и сверло по стали. Ударное сверление в материалах с пористой структурой приводит разбиванию отверстия и выламыванию кусков кладки. Диаметр сверла равен диаметру дюбеля.

Минимальная глубина сверления - длина дюбеля плюс диаметр дюбеля. Таким образом остается место для оставшейся в отверстии буровой муки либо для выходящего за пределы дюбеля шурупа. Для сквозного монтажа минимальная глубина сверления - глубина анкеровки плюс максимальная толщина детали плюс резерв, равный диаметру дюбеля.

Толщина шурупа выбирается исходя из рекомендации производителя дюбелей. Минимальная длина шурупа выбирается исходя из следующей формулы:

L теор. = d+Д+А

Полученную величину необходимо округлить в большую сторону до стандартной длины шурупа.

L факт. > L теор.

Теперь можно определить глубину отверстия В под крепление.

В > L факт. – А

При монтаже необходимо соблюдать определенное расстояние от кромок и углов кладки, а также между дюбелями. Оно зависит от типа дюбелей, их размера, глубины анкеровки и вида кладки.

L теор. - теоретическая длина шурупа
d - длина острой части шурупа, ее часто принимают равной диаметру шурупа
Д - длина дюбеля
А - толщина закрепленной детали
h - глубина анкеровки
с - расстояние от кромки или угла
S - расстояние между осями
d - толщина стеновой детали

Для бетона: c>h S>2h d>2h

Для кирпичной кладки: c>2h S>4h d>2h

Для газобетона: c>2h S>4h d>2h

Соответствие диаметра шурупа диаметру дюбеля
